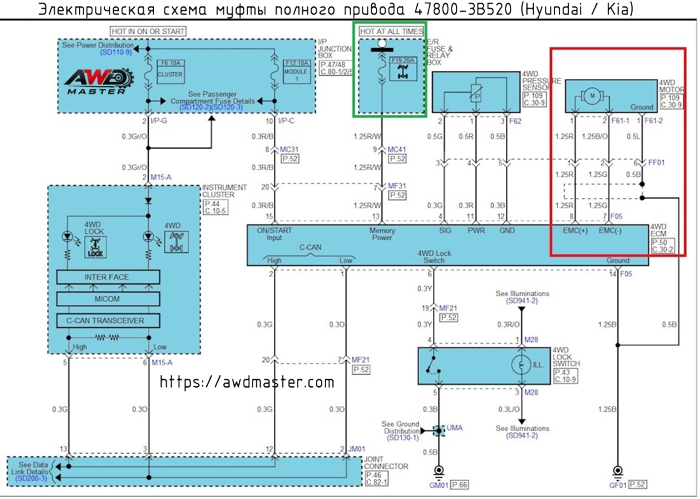

Электрическая схема муфты полного привода 47800-3B520 (Hyundai / Kia)

Для чего нужна электрическая схема муфты полного привода

Гидравлическая муфта полного привода Magna 47800-3B510 и 47800-3B520, устанавливаемая на автомобили Hyundai и Kia, управляется электронным блоком 4WD посредством электродвигателя насоса и датчика давления масла. Для правильной диагностики неисправностей важно понимать принцип работы электрической части муфты и назначение каждого элемента.

В этой статье представлены оригинальные электрические схемы насоса и датчика давления, а также рекомендации по их проверке.

Для каких автомобилей подходит схема

Данная электрическая схема применяется на автомобилях Hyundai и Kia, оснащённых гидравлической муфтой полного привода Magna 47800-3B510 / 47800-3B520:

Принцип работы системы полного привода

После получения команды от электронного блока управления полный привод активируется посредством электродвигателя насоса. Насос создаёт необходимое гидравлическое давление внутри муфты, которое сжимает пакет фрикционных дисков и передаёт крутящий момент на задний мост.

Во время работы датчик давления постоянно контролирует давление масла внутри муфты и передаёт информацию в электронный блок управления.

Если давление соответствует расчётному значению, полный привод работает в штатном режиме. При отсутствии давления, неисправности насоса, датчика или электрической цепи система отключает привод задней оси и записывает диагностический код неисправности (DTC).

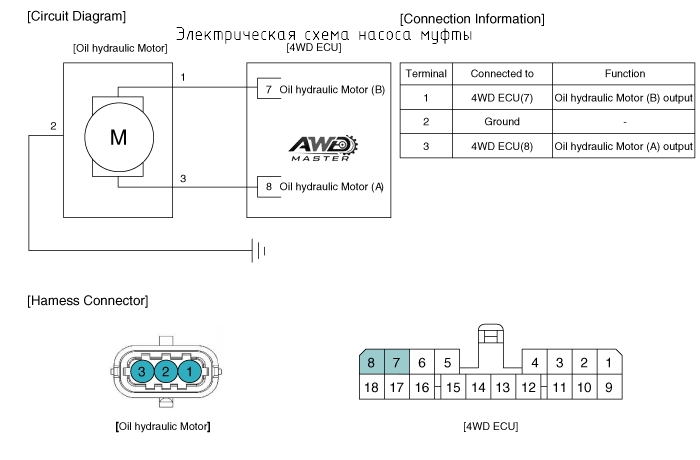

Электрическая схема насоса муфты

На схеме показаны цепи питания электродвигателя насоса, разъём, соединения с блоком управления системой полного привода и основные электрические цепи.

Как проверить насос муфты

Перед заменой электродвигателя рекомендуется выполнить простую диагностику. Проверьте:

• наличие питания на разъёме;
• отсутствие повреждений проводки;
• отсутствие окисления контактов;
• исправность разъёма;
• сопротивление обмотки электродвигателя;
• работоспособность насоса при кратковременной подаче напряжения 12 В.

👉 Подробная инструкция по проверке насоса 47810-3B520

Возможные ошибки OBD (насос)

Код	Описание
P1820	Повышенный ток электродвигателя насоса. Возможна неисправность насоса или механическое заклинивание.
P1821	Короткое замыкание цепи питания электродвигателя насоса на «плюс».
P1822	Обрыв цепи электродвигателя (насоса) муфты полного привода.
P1823	Короткое замыкание цепи электродвигателя на массу.
P1824	Перегрев (тепловая перегрузка) электродвигателя насоса муфты.

Электрическая схема датчика давления

На схеме показано подключение датчика давления масла, контролирующего работу гидравлической муфты полного привода.

Как проверить датчик давления

Перед заменой датчика рекомендуется проверить:

• отсутствие повреждений проводки;
• отсутствие окисления контактов;
• исправность разъёма;
• сопротивление между выводами разъёма.

Номинальные значения сопротивления

Выводы	Сопротивление
2–3	2.755–4.133 кОм
1–3	1.892–2.838 кОм
1–2	1.714–2.838 кОм

Если измеренные значения значительно отличаются от указанных, это может свидетельствовать о неисправности датчика давления.

👉 Подробная инструкция по проверке датчика давления 47820-3B500

Возможные ошибки OBD (датчик давления)

Код	Описание
P1825	Высокое напряжение сигнала датчика давления.
P1826	Низкое напряжение сигнала датчика давления.
P1827	Короткое замыкание цепи питания датчика давления.
P1828	Короткое замыкание сигнальной цепи на массу.

Другие коды ошибок муфты полного привода

В дополнение к ошибкам насоса и датчика давления, в системе полного привода могут появляться и другие коды DTC:

Код	Описание
P1829	Недостаточный фактический крутящий момент муфты (низкое давление или механическая неисправность).
P1830	Недостаточный передаваемый момент муфты полного привода.
P1831	Перегрузка муфты полного привода.
P1832	Перегрузка системы полного привода.
P1833	Перегрев муфты полного привода.
P1834	Защита от перегрева муфты полного привода.

Заключение

Электрические схемы насоса и датчика давления позволяют значительно упростить диагностику гидравлической муфты полного привода 47800-3B510 и 47800-3B520. Используя их совместно с диагностическим сканером и мультиметром, можно быстрее определить неисправность насоса, датчика давления или проводки и избежать замены исправных компонентов.
