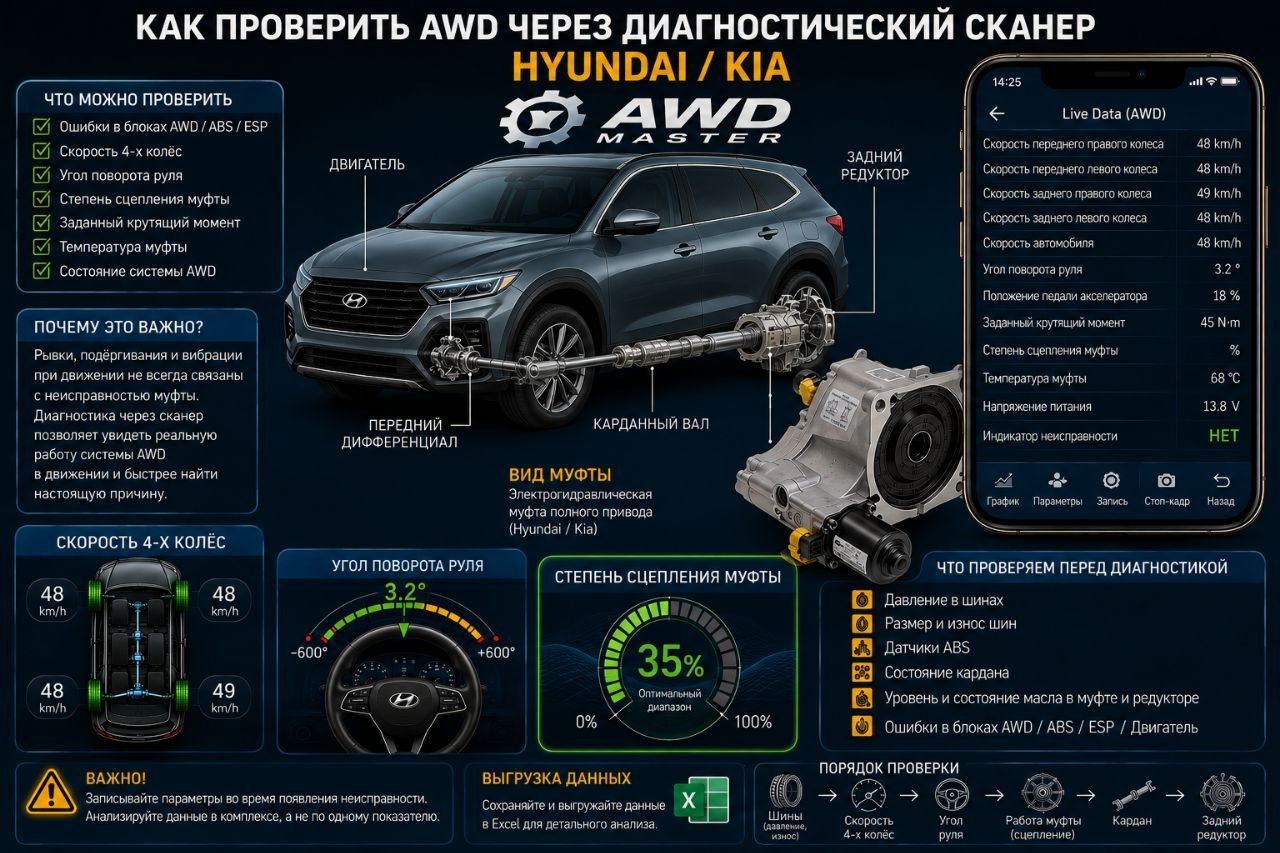

Диагностика 4WD Hyundai/Kia через сканер: проверка в Live Data

Как проверить 4WD Hyundai/Kia через диагностический сканер

Рывки, подёргивания, вибрации или периодическое отключение полного привода не всегда означают неисправность муфты 4WD.

На автомобилях Hyundai и Kia значительную часть первичной диагностики можно выполнить без снятия муфты — с помощью диагностического сканера и просмотра текущих параметров системы. Особенно полезен режим Live Data, позволяющий наблюдать работу 4WD во время движения.

Это особенно важно, когда неисправность появляется только при определённой скорости, разгоне или нагрузке.

Например, автомобиль может начинать дёргаться в диапазоне 40–60 км/ч, при этом на месте никаких явных признаков неисправности нет и постоянных ошибок в памяти может не быть.

В такой ситуации простого чтения кодов неисправностей недостаточно.

Что можно проверить сканером

В зависимости от модели Hyundai/Kia, года выпуска, типа системы 4WD и возможностей диагностического оборудования набор параметров может отличаться.

На автомобилях в блоке 4WD доступны такие данные:

• скорость переднего левого колеса;

• скорость переднего правого колеса;

• скорость заднего левого колеса;

• скорость заднего правого колеса;

• скорость автомобиля;

• обороты двигателя;

• положение педали акселератора;

• напряжение питания;

• угол поворота рулевого колеса;

• заданный крутящий момент;

• заданная степень сцепления муфты;

• температура или другой параметр теплового состояния муфты;

• состояние системы и индикатор неисправности.

Не каждый универсальный OBD-сканер способен получить эти данные. Для полноценной диагностики желательно оборудование, которое умеет работать непосредственно с блоком  4WD, ABS/ESP и другими связанными системами.

1. Сначала считываем ошибки

Перед поездкой необходимо выполнить диагностику электронных блоков автомобиля.

В первую очередь проверяем:

• 4WD;

• ABS/ESP;

• двигатель;

• АКПП — если установлена;

• другие блоки, связанные с системой полного привода.

Если найдены ошибки, сначала сохраняем их коды и описание, а уже потом выполняем очистку памяти.

Важно

Отсутствие ошибок не означает, что система 4WD полностью исправна.

Некоторые неисправности могут проявляться только во время движения и не приводить к появлению постоянного DTC. Поэтому при жалобах на рывки или вибрации одной проверки ошибок недостаточно.

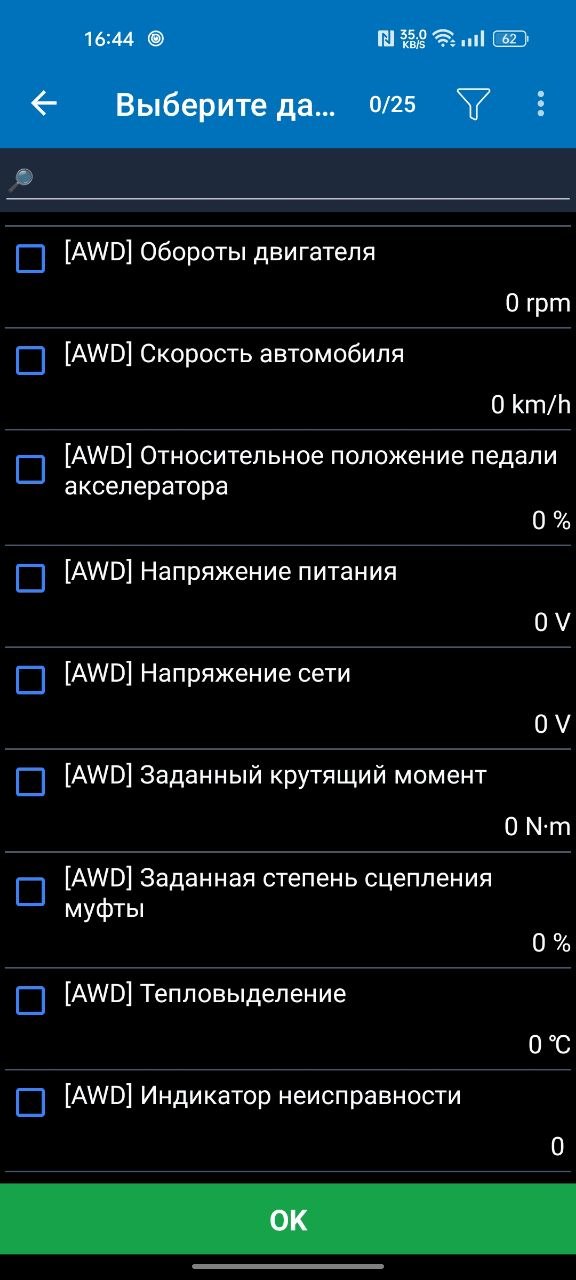

Рис. 1: Live Data блока 4WD

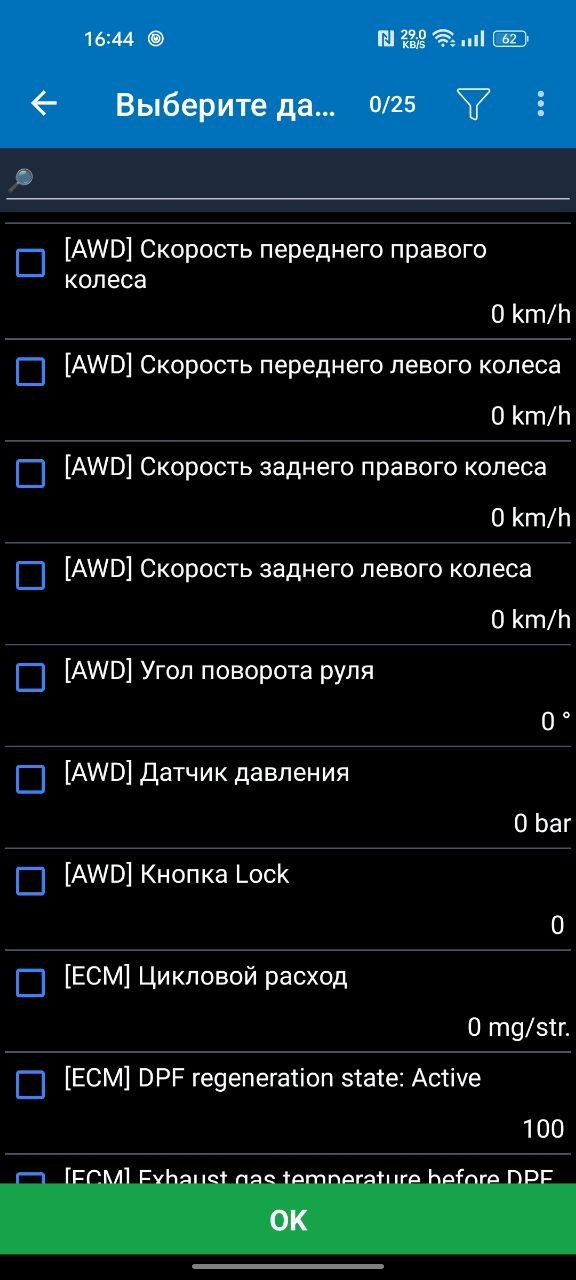

Рис. 2: Live Data блока 4WD

2. Открываем Live Data блока 4WD

После подключения диагностического оборудования выбираем блок полного привода.

В разных программах он может называться:

• 4WD;

• 4WD ECU;

• Four Wheel Drive;

• All Wheel Drive.

После этого открываем текущие параметры.

Для диагностики рывков желательно вывести одновременно несколько показателей, чтобы видеть взаимосвязь между ними:

скорость автомобиля → скорости четырёх колёс → педаль акселератора → заданный крутящий момент → заданная степень сцепления муфты → температура/тепловое состояние.

3. Проверяем скорости всех четырёх колёс

Это один из наиболее важных этапов диагностики.

В Live Data могут отображаться:

• переднее левое колесо;

• переднее правое колесо;

• заднее левое колесо;

• заднее правое колесо.

Если владелец говорит:

«Машина начинает дёргаться примерно на 40–60 км/ч»,

нужно не просто посмотреть данные на стоящем автомобиле, а провести тестовую поездку именно в этом диапазоне.

Система электронного 4WD использует информацию о движении автомобиля и состоянии колёс для управления распределением тягового усилия. В современных системах Hyundai/Kia распределение момента между передней и задней осями автоматически изменяется в зависимости от дорожных и эксплуатационных условий.

Если одно колесо показывает другую скорость

Не следует сразу делать вывод:

«Неисправна муфта».

Причина может находиться гораздо раньше по цепочке:

1. неправильное давление в шине;

2. различная окружность шин;

3. различный износ;

4. другая модель или конструкция шины;

5. неисправность датчика ABS;

6. проблема с магнитным кольцом;

7. проблема со ступицей;

8. повреждение проводки датчика;

9. реальное различие скорости вращения.

Поэтому различие показаний — это признак для дальнейшей проверки, а не готовый диагноз.

4. Перед диагностической поездкой проверяем шины

Это один из самых важных этапов.

Для 4WD состояние шин имеет большое значение. Hyundai и Kia прямо предупреждают о необходимости использовать подходящие шины и следить за их состоянием.

Проверяем:

Давление

Давление во всех четырёх шинах должно соответствовать требованиям конкретного автомобиля.

Размер

Размер шин должен соответствовать предусмотренному производителем.

Износ

Сильно различающийся износ может изменить фактический радиус качения колёс.

Модель и конструкция

Желательно, чтобы на автомобиле использовался комплект совместимых шин с одинаковыми характеристиками.

Почему это важно для 4WD?

Разница окружности означает, что колёса при одинаковой скорости движения совершают разное количество оборотов.

В результате система 4WD постоянно получает информацию о различии скоростей вращения.

Kia отдельно выпускала техническое сообщение PS750, посвящённое проблемам 4WD из-за различия окружности шин. В нём указано, что такая разница может приводить к ощущению вибрации/«chatter» и преждевременному износу компонентов 4WD. Для автомобилей, охваченных этим бюллетенем, указана разница окружности не более 10 мм. При этом конкретные требования необходимо проверять по документации именно вашего автомобиля.

Поэтому ситуация:

«После шиномонтажа автомобиль начал дёргаться»

сама по себе ещё ничего не говорит о состоянии муфты.

Сначала проверяем шины.

5. Проверяем угол поворота рулевого колеса

В блоках 4WD доступен параметр:

Steering Angle / Угол поворота рулевого колеса.

Он полезен прежде всего при интерпретации показаний скоростей колёс.

При прохождении поворота внутренние и наружные колёса проходят разные расстояния. Поэтому их скорости вращения закономерно отличаются.

Именно поэтому для первичного сравнения скоростей четырёх колёс лучше использовать:

ровный участок → движение прямо → стабильная скорость → минимальное вмешательство рулём.

Если рулевое колесо находится примерно в прямом положении, а датчик показывает значительный угол, необходимо проверить:

• датчик угла рулевого колеса;

• его калибровку;

• положение рулевого колеса;

• геометрию подвески;

• развал-схождение;

• состояние рулевого механизма;

• ошибки ABS/ESP.

Конкретные допустимые значения и процедура калибровки зависят от модели.

6. Проверяем заданную степень сцепления муфты

Это один из самых интересных параметров при диагностике 4WD.

В автомобилях сканер показывает параметр вроде:

Clutch Engagement / Clutch Duty / заданная степень сцепления муфты.

Но здесь есть очень важный момент.

Что показывает этот параметр?

Он показывает команду системы управления муфтой — насколько сильно блок управления пытается задействовать муфту в соответствии со своей стратегией управления.

Это не прямое измерение фактического давления на фрикционный пакет и не датчик фактического положения фрикционов.

Поэтому нельзя рассуждать так:

«Сканер показывает 35%, значит фрикционы физически сжаты ровно на 35%.»

Такого вывода делать нельзя.

Гораздо правильнее смотреть этот показатель вместе с:

• скоростью автомобиля;

• скоростью четырёх колёс;

• положением педали акселератора;

• заданным крутящим моментом;

• температурой/тепловым состоянием;

• ошибками 4WD.

7. Проверяем заданный крутящий момент

В некоторых блоках доступен параметр:

Requested Torque / Target Torque / заданный крутящий момент.

Он позволяет понять, какой запрос на передачу момента формирует система управления.

Например, при появлении рывка во время ускорения можно одновременно наблюдать:

• скорость автомобиля;

• положение педали акселератора;

• скорость всех четырёх колёс;

• заданный крутящий момент;

• заданную степень сцепления муфты.

Это позволяет увидеть не отдельное значение, а последовательность событий.

8. Проверяем температуру и тепловое состояние муфты

В зависимости от автомобиля и блока управления сканер может показывать температуру муфты либо другой параметр, связанный с её тепловым состоянием.

Если такой параметр доступен, его необходимо учитывать.

Повышенная температура может быть связана с продолжительной работой муфты под нагрузкой, однако сама по себе высокая температура ещё не доказывает механическую неисправность.

Правильнее искать причину:

условия движения → команда 4WD → нагрузка → тепловое состояние → появление симптома.

9. Самая важная часть — тестовая поездка

Если неисправность появляется только в движении, диагностику необходимо проводить в момент её возникновения.

Например:

«На 50 км/ч при разгоне появляется подёргивание».

В таком случае нужно создать именно те условия, при которых возникает симптом.

Во время поездки желательно записывать:

Исходный материал правильно выделяет именно запись параметров в момент появления неисправности как один из наиболее информативных методов.

10. Почему запись данных лучше, чем просто смотреть на экран

Рывок может длиться долю секунды.

Механик ощущает:

«Вот сейчас дёрнуло».

Но за это время на нескольких параметрах может произойти последовательность изменений.

Например:

50 км/ч → изменение нагрузки → изменение команды муфты → изменение одного из сигналов скорости → рывок.

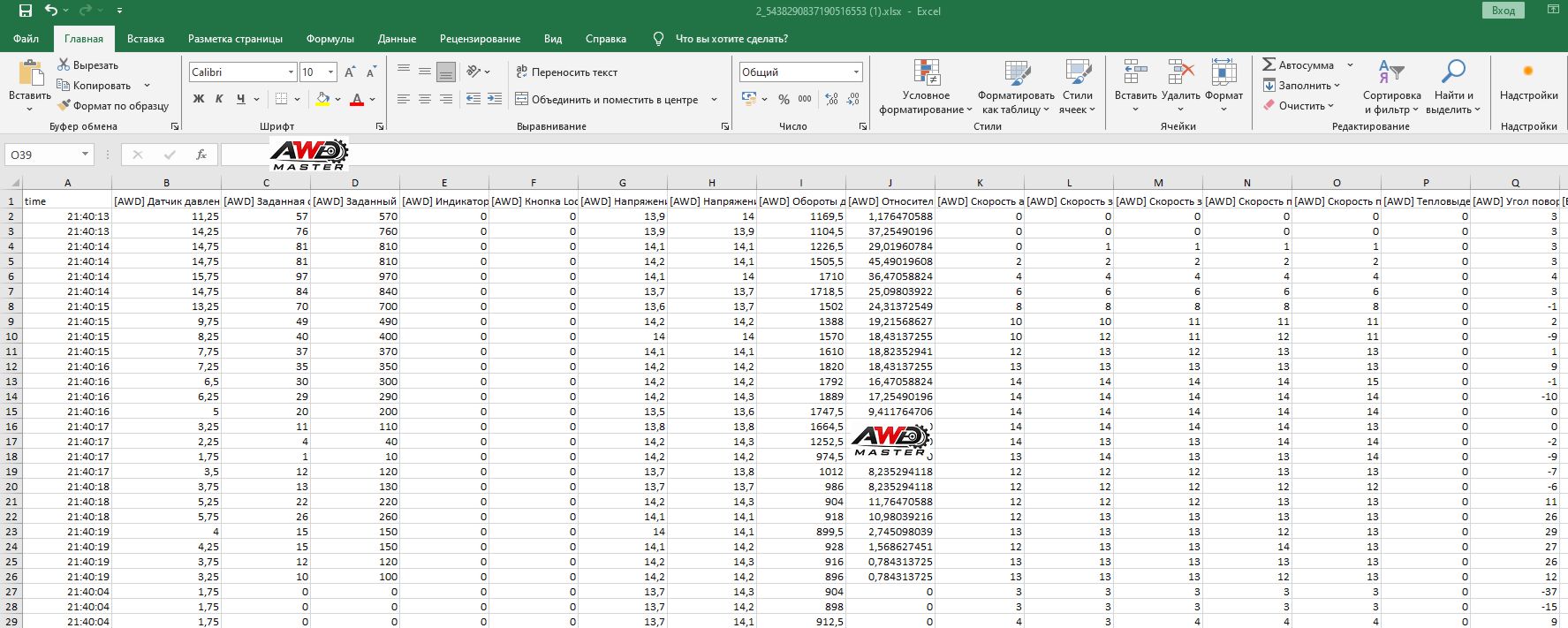

При записи Live Data эту последовательность можно изучить после поездки.

Именно поэтому для периодических неисправностей функция записи графика зачастую намного полезнее простого наблюдения за экраном.

11. Как анализировать разницу скоростей колёс

Предположим, автомобиль движется прямо с постоянной скоростью.

Три колеса показывают примерно одинаковые значения, а одно постоянно заметно отличается.

Проверяем последовательно:

1. давление в шине;

2. размер шины;

3. фактическую окружность;

4. степень износа;

5. датчик ABS;

6. магнитное кольцо;

7. ступицу;

8. проводку.

Только после исключения этих причин имеет смысл переходить к более глубокой проверке 4WD.

Важно

В повороте различие скоростей колёс само по себе нормально.

Поэтому нельзя диагностировать неисправность только по тому, что четыре показания в повороте отличаются друг от друга.

12. Если скорости четырёх колёс нормальные

Это тоже важный диагностический результат.

Если:

• давление в норме;

• шины соответствуют требованиям;

• их окружность не имеет недопустимой разницы;

• сигналы ABS выглядят корректно;

• скорости четырёх колёс на прямом участке согласуются;

• но рывки сохраняются,

нужно продолжать диагностику.

Проверяем:

• управление муфтой;

• саму муфту;

• карданный вал;

• соединения кардана;

• подшипники;

• люфты;

• задний редуктор;

• состояние масла;

• другие элементы задней части трансмиссии.

Нормальные показания скоростей колёс не исключают неисправность 4WD. Они лишь позволяют отсеять часть возможных причин.

13. Если после замены муфты проблема осталась

Новая муфта не является доказательством того, что причина неисправности устранена.

Если после замены муфты автомобиль продолжает вести себя так же, необходимо рассмотреть:

• неисправность была не в старой муфте;

• проблема находится в системе управления;

• есть проблема с датчиками;

• есть несоответствие шин;

• неисправен карданный вал;

• имеется проблема с задним редуктором;

• присутствует другая механическая проблема трансмиссии.

Если две разные муфты дают одинаковый симптом, это особенно веский повод расширить диагностику и проверить автомобиль целиком.

14. Задний редуктор

Проблема с задним редуктором

Рывки, гул, вибрации или удары при подключении полного привода могут быть связаны не только с муфтой 4WD, но и с задним редуктором.

Что проверяем:

• уровень и состояние масла;
• наличие металлической стружки в масле;
• люфт фланцев и приводов;
• состояние подшипников;
• шум и вибрации под нагрузкой;
• состояние шестерён и дифференциала;
• отсутствие течей масла.

На что обратить внимание

Если муфта получает команду на передачу момента, но при этом появляются гул, хруст, вибрация или удары с задней части автомобиля, необходимо проверить задний редуктор.

Особенно подозрительно, если шум меняется при разгоне и сбросе газа или появляется именно при подключении нагрузки к задней оси.

Важно: исправная муфта не исключает неисправность заднего редуктора. Поэтому при диагностике 4WD необходимо проверять всю цепочку:

При передаче момента на заднюю ось нагрузка проходит через несколько элементов:

карданный вал → муфта → задний редуктор → дифференциал → задние приводы → колёса.

Неисправность любого из этих элементов может проявляться только тогда, когда на заднюю часть трансмиссии начинает передаваться крутящий момент.

Поэтому при рывках 4WD неправильно ограничиваться только проверкой муфты.

15. Практический пример: Hyundai Tucson

Рассмотрим типичную диагностическую ситуацию.

Автомобиль начинает дёргаться примерно на 40–60 км/ч.

Муфта была заменена на новую, но симптом остался.

Затем была установлена другая муфта — поведение автомобиля снова осталось похожим.

Позже выяснилось, что давление в одном из задних колёс значительно снизилось, а во втором также было недостаточным. После изменения давления характер работы автомобиля изменился.

Что показывает такая ситуация?

Она показывает главное:

нельзя ставить диагноз «неисправна муфта» только по наличию рывков.

При такой жалобе необходимо проверить:

• давление всех четырёх шин;

• фактическую окружность шин;

• скорость каждого колеса;

• датчики ABS;

• угол рулевого колеса;

• команду управления муфтой;

• заданный крутящий момент;

• кардан;

• задний редуктор.

Практический пример следует рассматривать именно как пример диагностического подхода, а не как доказательство того, что конкретный симптом всегда вызывается шинами.

16. Оптимальный порядок диагностики 4WD

Я бы рекомендовал следующий порядок.

Этап 1. Считываем ошибки

4WD + ABS/ESP + двигатель + АКПП.

Сохраняем найденные DTC до их удаления.

Этап 2. Проверяем шины

Проверяем:

• давление;

• размер;

• износ;

• соответствие;

• фактическую окружность, если есть подозрение на её различие.

Этап 3. Открываем Live Data

Смотрим:

переднее левое + переднее правое + заднее левое + заднее правое колесо.

Этап 4. Проверяем угол руля

Убеждаемся, что показания соответствуют фактическому положению рулевого колеса.

Этап 5. Выполняем тестовую поездку

По возможности включаем запись параметров.

Этап 6. Фиксируем момент появления неисправности

Смотрим, что происходило непосредственно перед рывком и одновременно с ним.

Этап 7. Анализируем работу муфты

Смотрим доступные параметры:

• заданную степень сцепления;

• заданный крутящий момент;

• температуру/тепловое состояние;

• напряжение питания.

Этап 8. Проверяем механическую часть

Если электронная диагностика не объяснила проблему:

кардан → соединения → подшипники → муфта → задний редуктор → приводы.

Что в итоге можно определить сканером?

Диагностический сканер позволяет ответить на несколько важных вопросов.

1. Видит ли система все четыре колеса?

Если нет — проверяем ABS, датчик, проводку, магнитное кольцо и ступицу.

2. Согласуются ли скорости колёс?

Если нет — сначала ищем причину в шинах и системе ABS, а не меняем муфту.

3. Правильно ли определяется положение рулевого колеса?

Это необходимо учитывать при анализе скоростей в поворотах.

4. Требует ли блок управления включения муфты?

Для этого анализируем заданную степень сцепления и доступные параметры управления.

5. Какой крутящий момент запрашивает система?

Смотрим параметр заданного/целевого крутящего момента, если он доступен.

6. Что происходит в момент рывка?

Это самый важный вопрос.

Нужно сопоставить одновременно:

скорость → нагрузку → скорости колёс → команду 4WD → степень сцепления → тепловое состояние.

Что важно понимать о параметре «степень сцепления муфты»

Это особенно важно для диагностики.

Если сканер показывает, например:

35 %

это не означает, что фрикционный пакет физически сжат ровно на 35 %.

Правильнее воспринимать показатель как команду или расчётную величину системы управления, конкретный смысл которой зависит от реализации блока 4WD.

Поэтому красивый индикатор «0–100 %» на диагностическом экране удобен для визуализации, но его нельзя выдавать за универсальную шкалу фактического механического сцепления муфты.

Именно поэтому на изображении для статьи я бы подписал этот блок:

ЗАДАННАЯ СТЕПЕНЬ СЦЕПЛЕНИЯ МУФТЫ

а под индикатором:

КОМАНДА БЛОКА 4WD

Это технически намного точнее, чем просто «Степень сцепления муфты».

Важный вывод

Диагностика 4WD — это не просто чтение ошибок.

Один из наиболее полезных методов — наблюдение Live Data во время движения, особенно в момент появления неисправности.

Скорости четырёх колёс помогают обнаружить несоответствия в сигналах и оценить влияние шин и системы ABS.

Угол поворота рулевого колеса помогает правильно интерпретировать эти данные.

Заданная степень сцепления муфты и заданный крутящий момент позволяют увидеть, что система управления AWD запрашивает от муфты.

А совместный анализ этих параметров позволяет значительно сузить круг возможных причин.

Поэтому перед заменой муфты 4WD желательно ответить минимум на следующие вопросы:

• Все ли четыре колеса имеют корректные и согласованные показания?

• Соответствуют ли шины требованиям автомобиля?

• Нет ли существенной разницы в их окружности?

• Правильно ли работает система ABS/ESP?

• Корректно ли определяется угол рулевого колеса?

• Что происходит с командой управления муфтой в момент рывка?

• Какой крутящий момент запрашивает система?

• Не перегревается ли муфта?

• Нет ли механической проблемы в кардане?

• Нет ли проблемы в заднем редукторе?

Только после такой проверки можно обоснованно переходить к выводу о неисправности самой муфты.

Коротко: что смотреть сканером

4WD → Live Data → тестовая поездка → запись параметров → анализ момента появления неисправности.

Обязательно:

• скорость автомобиля;

• переднее левое колесо;

• переднее правое колесо;

• заднее левое колесо;

• заднее правое колесо.

Желательно:

• угол рулевого колеса;

• положение педали акселератора;

• заданный крутящий момент;

• заданная степень сцепления муфты;

• температура/тепловое состояние муфты;

• напряжение питания;

• состояние и ошибки 4WD.

Главное

Не ищите одну цифру, которая скажет «муфта исправна» или «муфта неисправна».

Правильная диагностика 4WD — это анализ нескольких параметров одновременно и именно в момент возникновения симптома.

Примечание

Набор параметров Live Data, их названия, алгоритмы управления и доступные процедуры диагностики различаются в зависимости от модели Hyundai/Kia, года выпуска, типа системы 4WD, блока управления и диагностического оборудования.

Конкретные нормативные значения необходимо проверять по сервисной документации соответствующего автомобиля.
