Датчик тиску муфти 47820-3B500 — як перевірити та діагностувати
Як влаштований датчик тиску муфти 47820-3B500
Датчик тиску 47820-3B500 — це невеликий, але дуже важливий елемент муфти повного приводу 47800-3B520 / 47800-3B510. Він вимірює тиск масла, який створює насос, і передає ці дані до блоку керування 4WD.
Без цього датчика ЕБУ не знає, який тиск створюється в системі, і не може правильно керувати муфтою. Тому, якщо датчик виходить з ладу, повний привід може працювати некоректно або взагалі відключитися.
🔧 Посилання за темою:
Будова та робота муфти 47800-3B520
Розпиновка та перевірка насоса 47810-3B520
Коли датчик тиску потрібно перевіряти
Є кілька ознак, які вказують на можливу несправність датчика тиску:
- на панелі приладів загорілася помилка системи повного приводу (AWD/4WD);
- повний привід перестав вмикатися або вмикається із затримкою;
- з'явилися ривки, вібрації або поштовхи при вмиканні повного приводу;
- при комп'ютерній діагностиці з'являються помилки P1825, P1826, P1827 або P1828.
Якщо ви помітили щось із цього — варто перевірити датчик тиску. Це можна зробити самостійно, навіть без спеціального обладнання.
Розпиновка роз'єму датчика 47820-3B500
Датчик тиску має триконтактний роз'єм. Розташування контактів вказане на корпусі датчика або в документації.

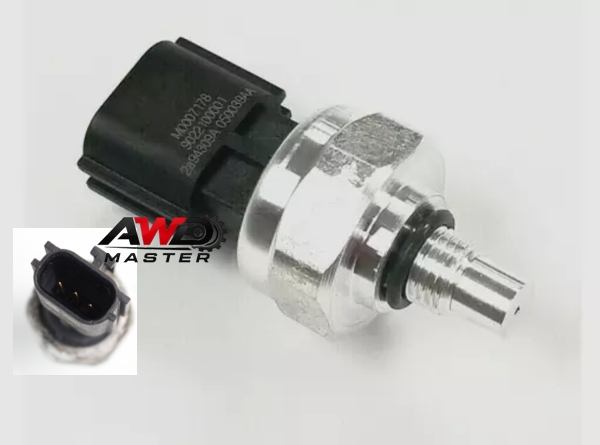

Рис. 1: Датчик тиску 47820-3B500 — зовнішній вигляд і роз'єм
Висновки датчика мають наступну нумерацію:
| Висновок | Призначення |
|---|---|
| 1 | Сигнальний висновок |
| 2 | Живлення (+5 В) |
| 3 | Маса (GND) |
Як перевірити датчик тиску мультиметром
Перед заміною датчика рекомендується виконати просту перевірку:
- Вимкніть запалювання.
- Від'єднайте роз'єм датчика тиску.
- Огляньте проводку та роз'єм — чи немає пошкоджень, окислення або слідів вологи.
- Виміряйте опір між висновками роз'єму мультиметром.
Нормальні значення опору між висновками датчика:
| Висновки | Опір (кОм) |
|---|---|
| 2 – 3 | 2.755 – 4.133 |
| 1 – 3 | 1.892 – 2.838 |
| 1 – 2 | 1.714 – 2.838 |
⚠️ Важливо: Якщо виміряні значення значно відрізняються від зазначених — датчик, швидше за все, несправний і потребує заміни.
Як інтерпретувати результати
- Опір у нормі — датчик справний, проблема може бути в проводці або блоці керування.
- Опір вище норми або обрив (нескінченність) — датчик несправний.
- Опір нижче норми або коротке замикання (0 Ом) — датчик пошкоджений, потрібна заміна.
Коди помилок OBD, пов'язані з датчиком тиску
При комп'ютерній діагностиці можуть з'являтися такі помилки:
| Код | Опис |
|---|---|
| P1825 | Висока напруга сигналу датчика тиску |
| P1826 | Низька напруга сигналу датчика тиску |
| P1827 | Коротке замикання кола живлення датчика тиску |
| P1828 | Коротке замикання сигнального кола на масу |
Якщо з'являється одна з цих помилок, першим ділом перевірте датчик тиску за описаною вище методикою. Найчастіше винний саме він.
Заміна датчика тиску
Якщо перевірка показала, що датчик несправний — його потрібно замінити. Процес заміни досить простий:
- Від'єднайте роз'єм датчика.
- Відкрутіть датчик (зазвичай на 24 мм).
- Встановіть новий датчик, затягнувши з рекомендованим моментом.
- Підключіть роз'єм.
- Скиньте помилки через діагностичний сканер або відключенням акумулятора.
Важливо! Використовуйте тільки оригінальні датчики 47820-3B500 або якісні аналоги. Підроблені датчики можуть працювати некоректно або швидко вийти з ладу.
Висновок
Датчик тиску 47820-3B500 — це важливий, але нескладний елемент муфти повного приводу. Перевірити його можна звичайним мультиметром за 5–10 хвилин. Це допоможе точно визначити причину несправності та уникнути зайвих витрат на заміну справних вузлів.
